Huepar PV10+ Feineinstellung Halterung

• Multifunktionaler Hilfsrückenclip: Ein separater rückenclip, der im Kit enthalten ist, ist mit den meisten auf dem Markt erhältlichen Magnetbasen kompatibel. Der rückenclip bietet die Möglichkeit, an jedem Objekt mit einer Dicke von bis zu 5cm zu befestigen. Der vertikale Winkel zur Wand und die Öffnungsgröße des Clips können eingestellt werden. Ein Nagelloch im Clip ermöglicht die feste Befestigung an der Wand. Die Größe der Stahlplatte des hinteren Clips beträgt 5,5cm (B) x 14cm (L).

• Multidirektionale Feineinstellungshalterung: An der Halterung befinden sich Feineinstellungsknöpfe, mit denen Sie die linke und rechte Position innerhalb von3cm, die vordere und hintere Position innerhalb von 5,5cm, die Höhe innerhalb von 9cm und die horizontale Drehung um 360° einstellen können. Ein zusätzlicher Verriegelungsknopf ermöglicht es, die Arbeitshöhe zu fixieren und ein Auf- und Abrutschen zu vermeiden. Die Teilstriche sind zur einfachen Ablesung in Zoll und Zentimetern angegeben.

• Mehrere Installationsmethoden der Halterung: 1/4"-20 und 5/8"-11 Innengewinde ermöglichen die Befestigung an einem Stativ oder einem Laserstab. Mit den starken Magneten kann die Halterung in jeder Höhe oder auf anderen Metalloberflächen am hinteren Clip befestigt werden. Schlitze für Schrauben, Nägel, Laufbahnen oder optionale Gurte sollen die Installation wesentlich fester machen. Die Huepar PV10+ Positionierungshalterung ist ideal für jede Baustelle.

• Huepar Dedizierter Adapter für Laserfenster: Ein spezieller Adapter hilft beim Aufhängen des Laserwerkzeugs und bringt das Laserfenster näher an die Wand. Zu diesem Zeitpunkt kann die Halterung umgedreht oder zur Seite gedreht werden. Der Feinabstimmungsknopf am Adapter dient zum Einstellen des Neigungswinkels. Aufgrund der besonderen Gestaltung der Nut ist der Huepar-Adapter nur für bestimmte Modelle geeignet: Huepar 901CG/R, 902CG/R, 903CG/R, GF360CG/R, AK360G/R, B02CG/R, B03CG/R, B21CG/R.

• 1/4"-20 Außengewinde: Die Halterung mit 1/4"-20 Außengewinde. Die maximale Tiefe vom 1/4''-20-Gewinde bis zur Rückseite der Halterung beträgt 8,5 cm. Kompatibel mit den meisten Kreuzlinienlasern mit 1/4" Innengewinde. Wenn Ihr Kreuzlinienlaser ein 5/8" Innengewinde hat, müssen Sie den Adapter für Konversionsschraube AD5/8 separat erwerben

Spezifikation von Huepar PV10+ Einstellbare Basis:

Magnetische Schwenkhalterung mit Dedizierter Fensteradapter:

• Höhenverstellung Graduierunge: cm / inch
• Außengewinde für Linienlaser: 1/4"-20
• Innengewinde für Stativ: 1/4"-20 and 5/8"-11
• Die Länge des Außengewindes zur Seite der Halterung: 3-8.5cm
• Ladekapazität: 3KG
• Nettogewicht & Größe: 458g , 17.5 x 15.5 x 8.5 cm
• Einstellung: die linke und rechte Position innerhalb von 3cm, die vordere und hintere Position innerhalb von 5,5cm, die Höhe innerhalb von 9cm und die horizontale Drehung um 360°
• Der Feinabstimmungsknopf des Adapters hilft beim Einstellen des Neigungswinkels.
• Der Adapter ist nur kompatibel mit: Huepar 901CG/R, 902CG/R, 903CG/R, GF360CG/R, AK360G/R, B02CG/R, B03CG/R, B21CG/R.

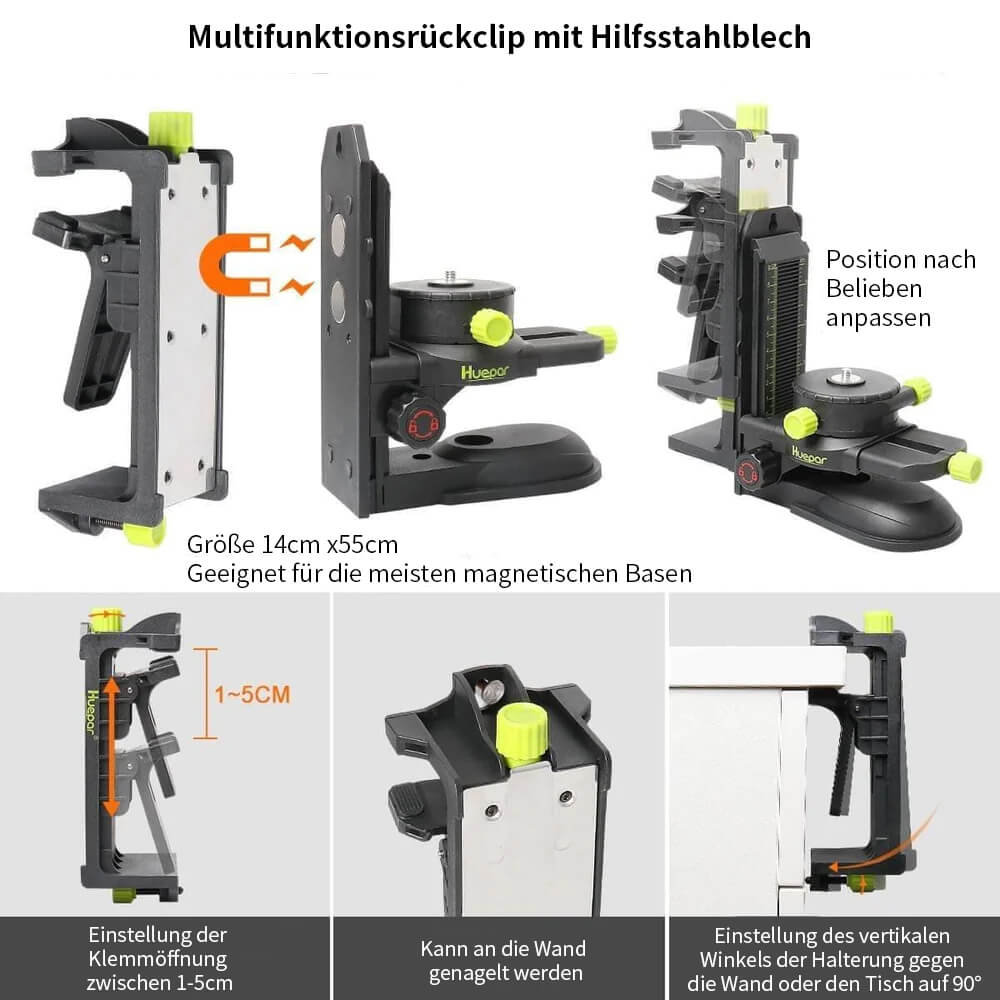

Multifunktionaler Hilfsrückenclip

• Der separater rückenclip ist mit den meisten Magnetbasen auf dem Markt kompatibel, wodurch die Adsorptionskraft der Magnete und die Stabilität erhöht werden.
• Die Öffnungsgröße des Clips kann angepasst werden und bietet die Möglichkeit, an jedem Objekt mit einer Dicke von bis zu 5cm zu befestigen.
• Der vertikale Winkel zur Wand kann durch die Feinabstimmungsknöpfe sowie die Öffnungsgröße des Clips eingestellt werden.
• Ein Nagelloch im Clip ermöglicht die feste Befestigung an der Wand.
• Die Größe der Stahlplatte des hinteren Clips beträgt 5,5cm (B) x 14cm (L).

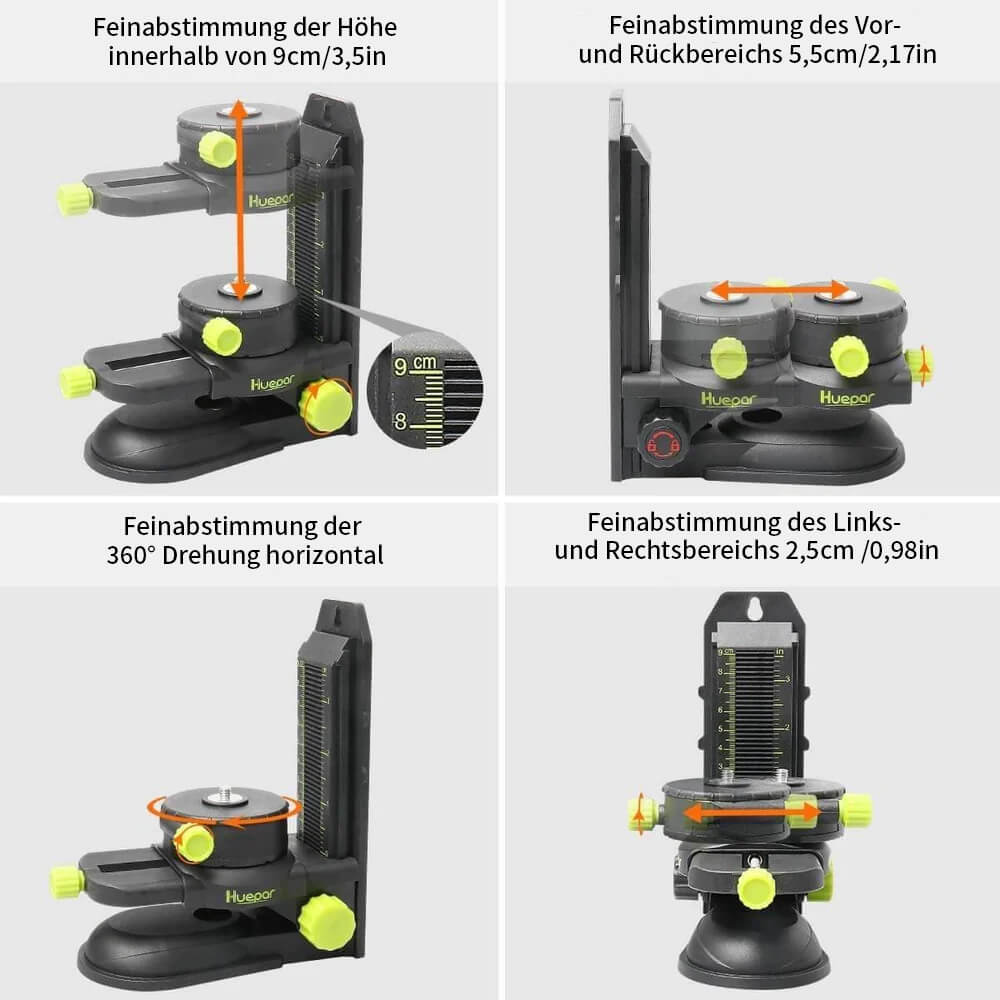

Multidirektionale Feineinstellungshalterung

• Stellen Sie die Höhe innerhalb von 9cm ein. Ein Verriegelungsknopf ermöglicht das Fixieren der Arbeitshöhe.
• Die Teilstriche sind zur einfachen Ablesung in Zoll und Zentimetern angegeben.
• Passen Sie die Position vorne und hinten innerhalb von 5,5cm an Laserwerkzeuge unterschiedlicher Größe an.
• Nehmen Sie 360°-Einstellungen im oder gegen den Uhrzeigersinn vor.
• Stellen Sie die horizontale Position innerhalb von 3cm nach links und rechts ein.

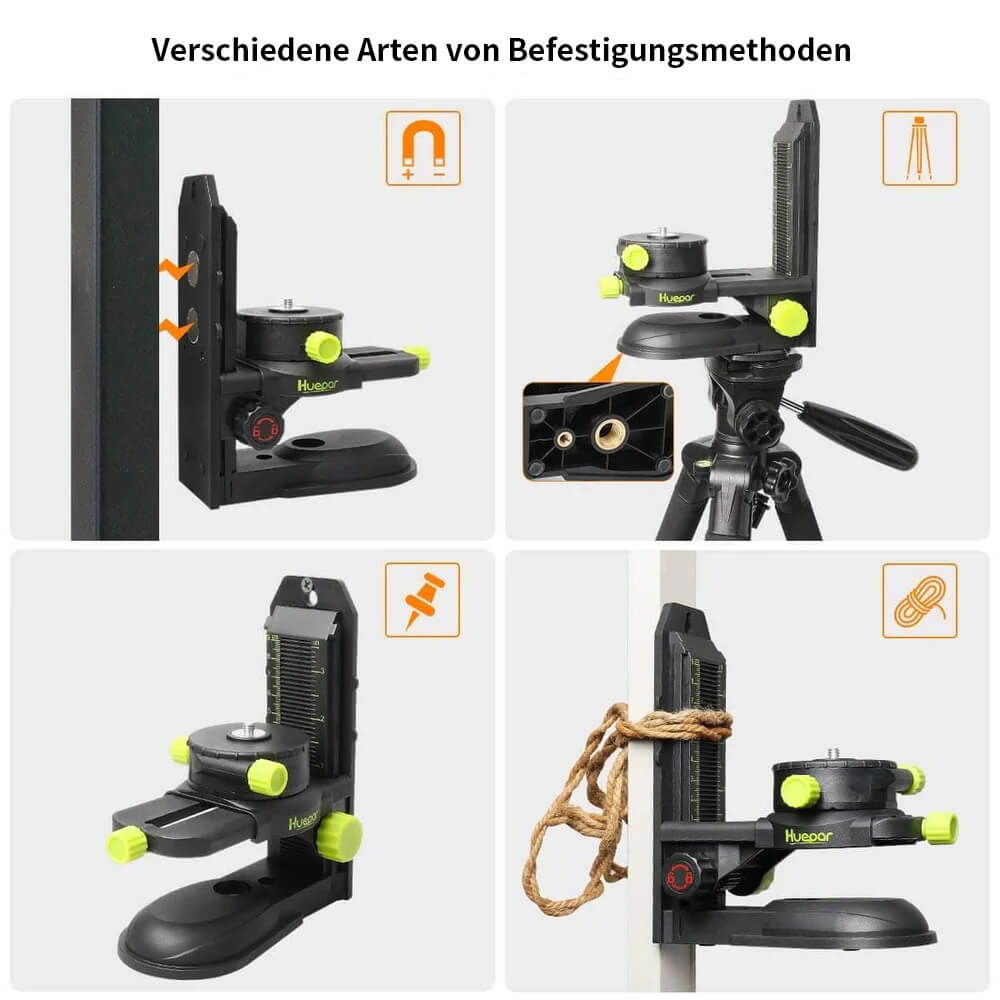

Mehrere Installationsmethoden der Halterung

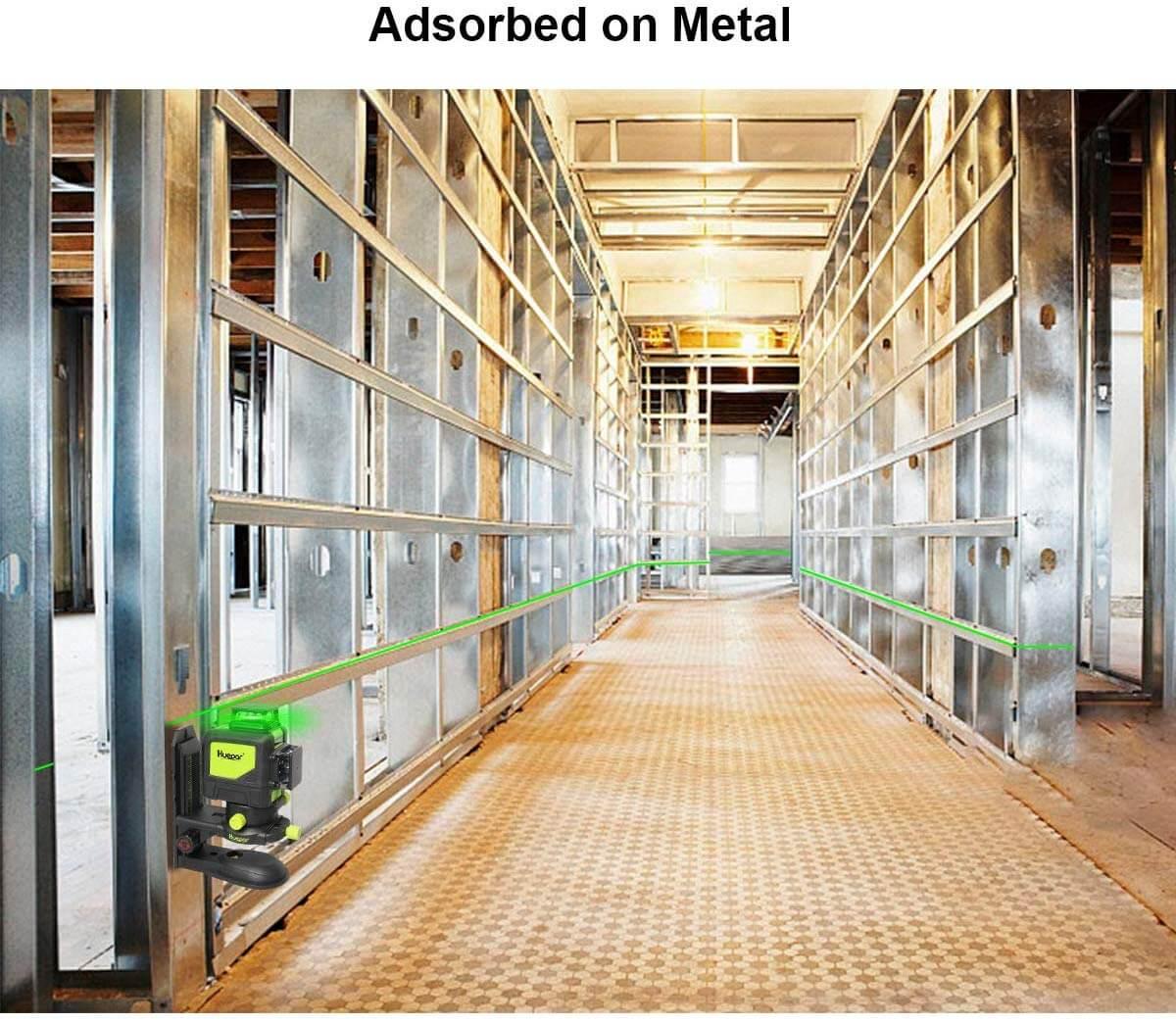

1. Mit den starken Magneten kann die Halterung in jeder Höhe oder auf anderen Metalloberflächen am hinteren Clip befestigt werden.
2. 1/4"-20 und 5/8"-11 Innengewinde ermöglichen die Befestigung an einem Stativ oder einem Laserstab.
3. Schlitze für Schrauben, Nägel, Laufbahnen oder optionale Gurte sollen die Installation wesentlich fester machen.

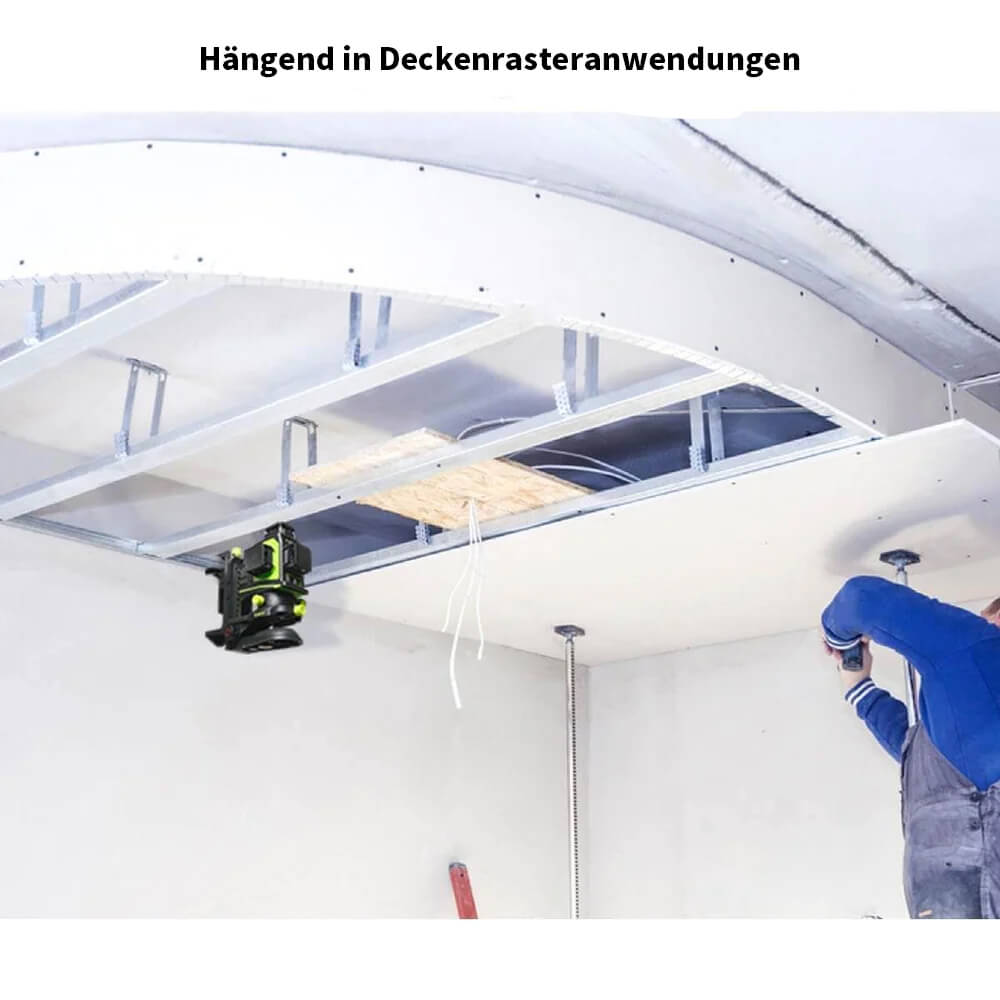

4. Das Rillendesign auf beiden Seiten der Rückseite der Halterung kann an einem Seil befestigt werden.

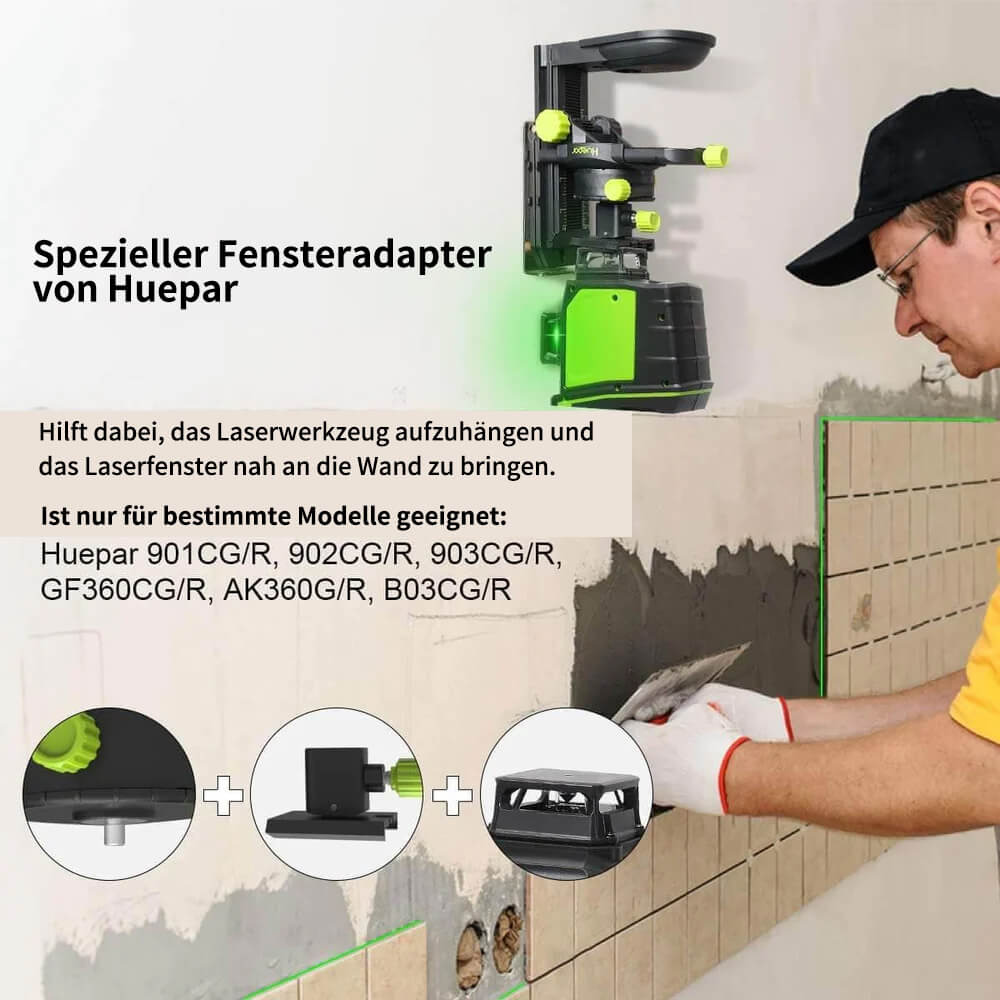

Huepar Dedizierter Adapter für Laserfenster

• Ein spezieller Adapter hilft beim Aufhängen des Laserwerkzeugs und bringt das Laserfenster näher an die Wand. Zu diesem Zeitpunkt kann die Halterung umgedreht oder zur Seite gedreht werden.
• Der Feinabstimmungsknopf am Adapter dient zum Einstellen des Neigungswinkels.
• Aufgrund der besonderen Gestaltung der Nut ist der Huepar-Adapter nur für bestimmte Modelle geeignet:
